采用单模高功率光纤激光器,进口随动切割头,微米级直线工作平台,激光专用CNC套料加工软件,实现对薄板材料(厚度小于2mm,铝、铜、不锈钢、各类陶瓷等)高速高精密切割。最小切缝至0.05mm,切割效果极佳,切割光滑,垂直性好,无挂渣。通过扩展旋转轴,实现圆管切割打孔。

  • 产品特点
  • 产品参数
  • 样品视频
  • 相关下载

1. 选用单模光纤激光器,优异的反射隔离功能,衍射极限的光束质量,精密切割首选

2. 美国进口随动切割头,自动对焦,响应速度快,精度高

3. 精密光路和光束控制结构,优异的光束质量和光斑控制

4. 微米级直线双驱平台,稳定性高,加速度高于1G

5. 高精密的4轴控制系统,优异的加工路径优化功能和套料加工功能

6. 高平面度大理石平台,全封闭式结构,长期稳定

7. 良好的线缆管理和粉尘去除设计,长期免维护

8.最小切缝至0.05mm,加工精度±0.01mm,切割效果极佳,切割光滑,垂直性好,无挂渣。通过扩展旋转轴,实现圆管切割打孔。





类别

参数

FM-SC1000





激光器

波长

1064

功率

1000W

调制频率

1~100kHz

光束质量M2

1.05

功率稳定性(8h

3%





XY工作台

行程

600*600mm

重复精度

≤±0.002mm

定位精度

≤±0.01mm

加速度

1G

速度

800mm/s



Z

行程

150mm

重复精度

≤±3μm

定位精度

≤±5μm







加工能力

最小切缝(孔径)

0.05mm

加工厚度

5mm

加工尺寸精度

≤±0.01mm(板厚<1mm

重复精度

≤±0.003mm(板厚<1mm

最大深宽比

30:1

加工材料

金属及合金、陶瓷

切割辅助气体

高压空气、N2O2

冷却

水冷

电力

380V 50~60Hz 15A

功耗

5kW

使用环境

1~30/无结露

尺寸

1500*1600*1900mm

重量

1200Kg










































【注】以上参数随着加工材料和设备升级会有所变动,以公司最新报价为准。

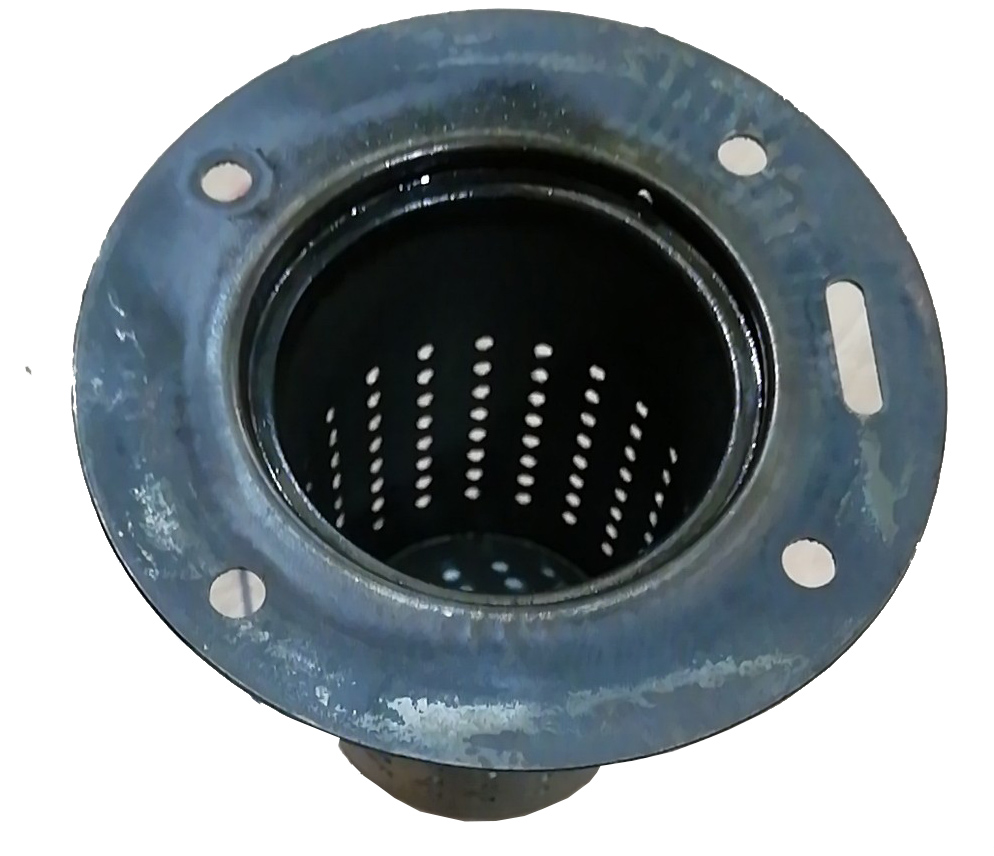

燃烧器喷孔

燃烧器喷孔


异型孔激光精密切割1mm,圆角R0.2和R0.3mm

异型孔激光精密切割

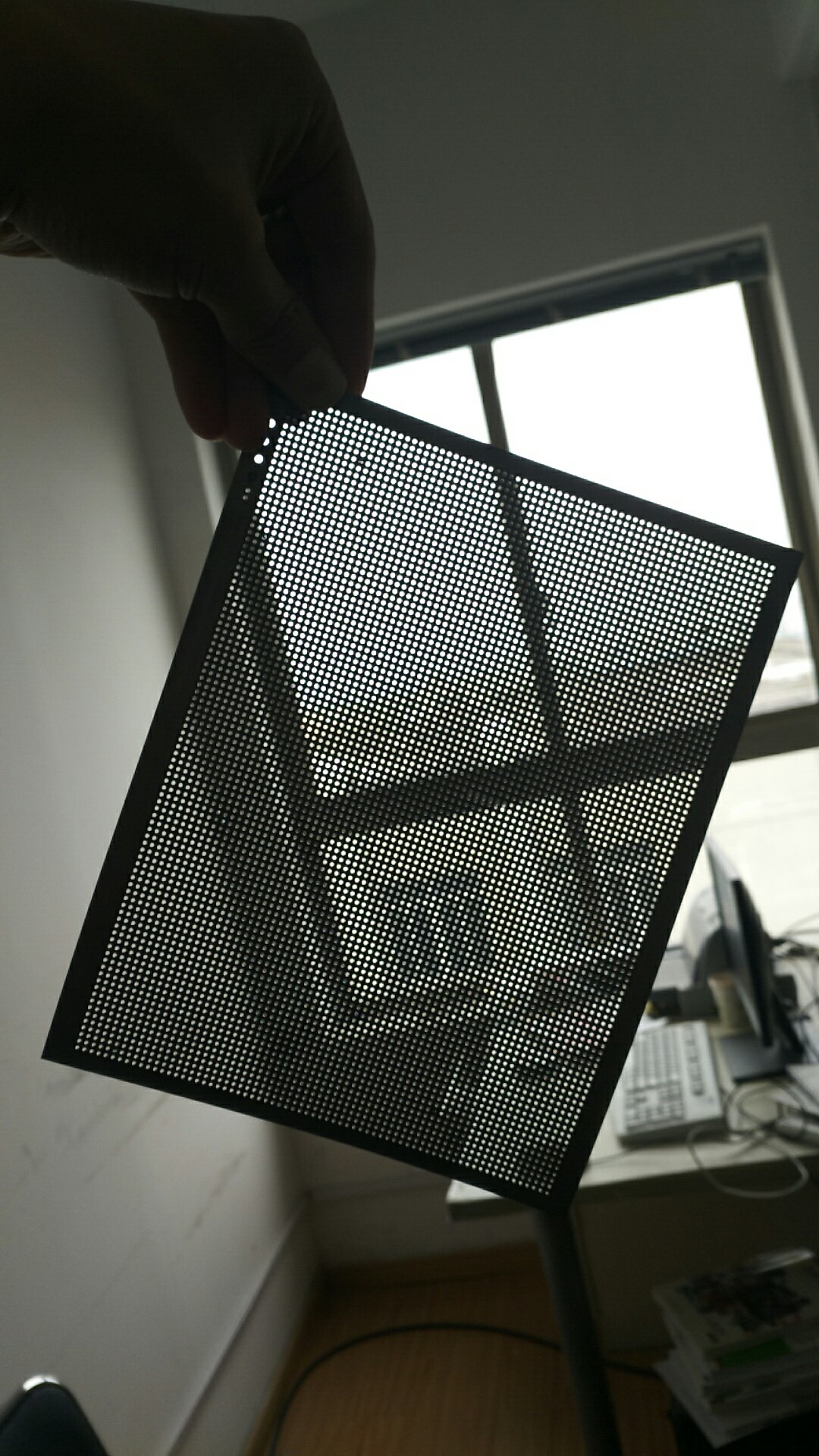

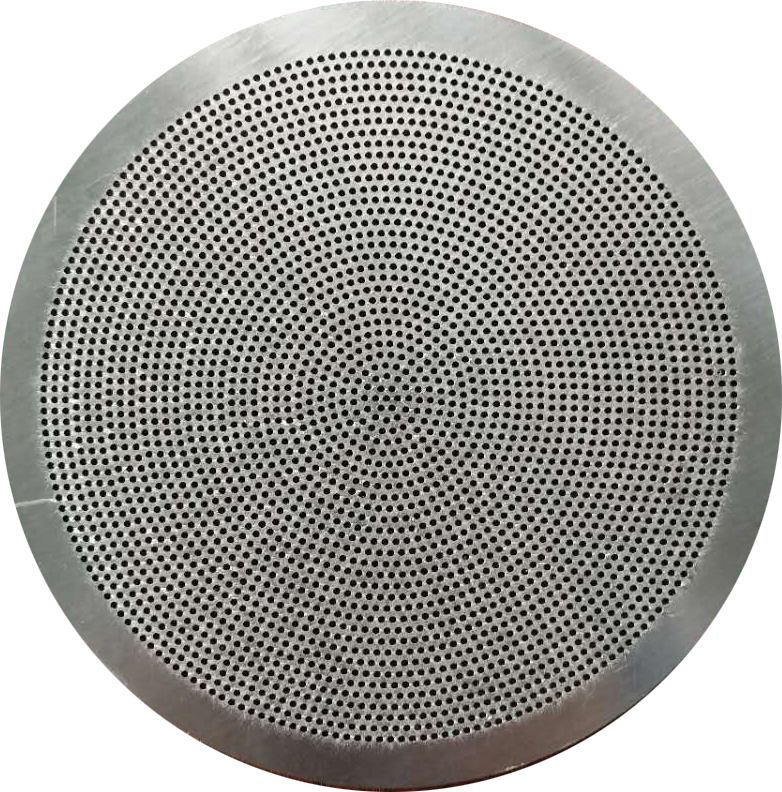

不锈钢微孔过滤打孔


不锈钢微孔过滤打孔

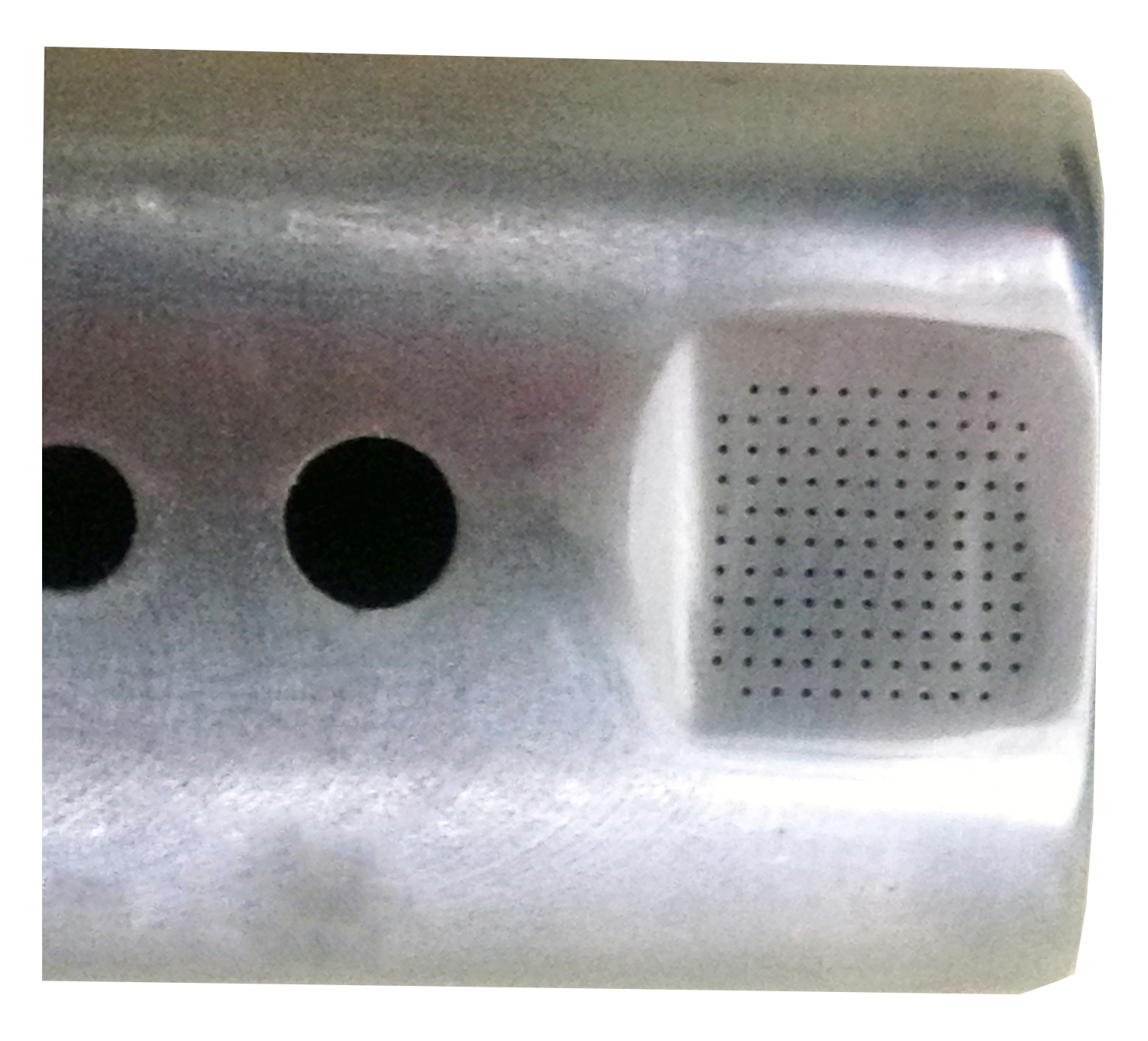

喷洒头激光打孔

喷洒头激光打孔
